Detalhes do produto:
|
| Deaign: | EN837-1 | Tamanho: | 50mm |
|---|---|---|---|
| Montagem: | Montagem da parte traseira de centro | Amplitude da pressão: | 100 libras por polegada quadrada ou personalizado |
| Material do caso: | Aço pintado | Material da Lente: | Acrílico |
| Tubo de Bourton: | Bronze de fósforo | Movimento: | bronze |
| Seletor: | Alumínio | Precisão: | 2,5 |
| Realçar: | Calibre de pressão montado traseiro 50mm,Manômetro de serviço público do calibre de pressão,Manômetro montado traseiro do calibre de pressão |
||

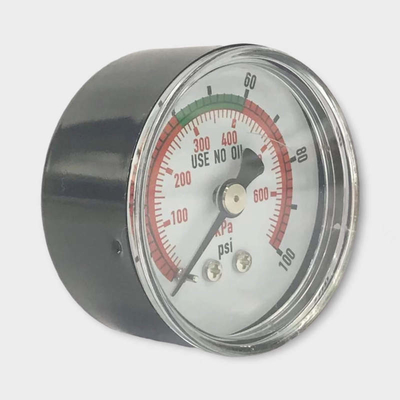

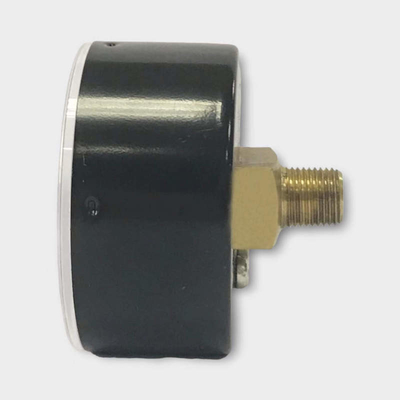

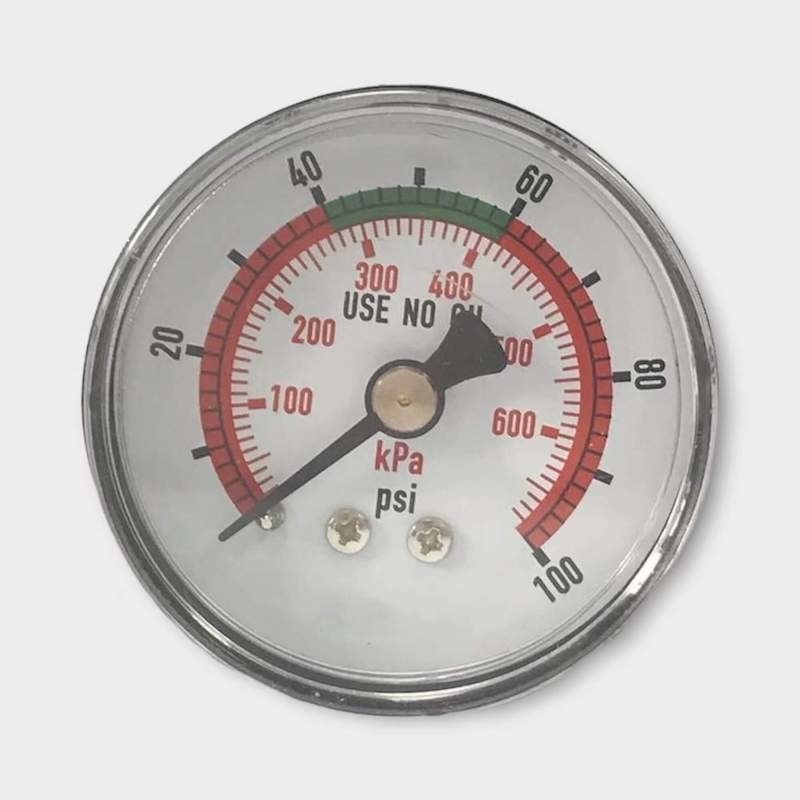

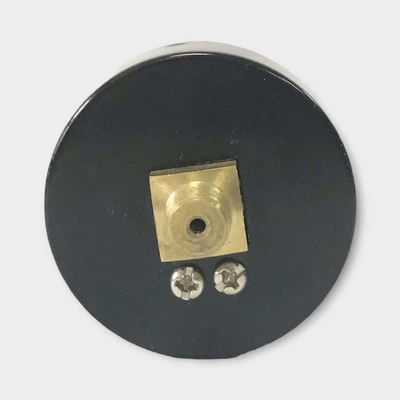

calibre de pressão montado traseiro de 50mm manômetro de 100 libras por polegada quadrada para o sistema de oxigênio
Descrição
Os calibres de pressão são as ferramentas de monitoração críticas que lhe ajudam com corrida de seus processos eficientemente e com tempo ocioso da máquina muito pequeno. Os calibres de pressão são seus amigo e necessidade ser compreendido corretamente para ser utilizado a seu melhor.
A maioria de processos precisam de monitorar a pressão diferencial a fim relatar na saúde e na eficiência do equipamento. Devido a isto, calibres de pressão são instalados geralmente em pares. A pressão diferencial pode mostrar a energia perdida através do equipamento tal como as bombas, os compressores, as válvulas e os filtros. Isto é como você monitora a eficiência, evita o tempo ocioso da máquina e a perda de dinheiro.
Aplicações
Para os meios gasosos e líquidos que não são altamente viscosos ou a cristalização e não atacará as peças da liga de cobre.
Pneumática
Tecnologia do aquecimento e do condicionamento de ar
Engenharia médica
Características especiais
Seguro e eficaz na redução de custos
Projeto por EN 837-1
Tamanho nominal 40, 50, 63, 80, 100 e 160
Escalas da escala até 0… barras 400
|
Projeto |
EN 837-1 |
|
Tamanho nominal |
50mm |
|
Precisão |
2,5 |
| Amplitude da pressão | 100 libras por polegada quadrada (personalizadas) |
|
Limitação da pressão |
Constante: 3/4 de valor completo de x |
|
Temperatura permissível |
Ambiental: -20… °C +60 |
|
Efeito de temperatura |
Quando a temperatura do sistema de medição se afastar da temperatura da referência (°C) +20: ± máximo K 0.4%/10 do período |
|
Conexão do processo |
Bronze |
|
Elemento de pressão |
Bronze, C ou tipo helicoidal Tubo de bordão |
| Movimento | Bronze |
| Seletor | De alumínio, branco, com o pino de parada do ponteiro Rotulação preta/vermelha |
| Ponteiro | De alumínio |
| Caso | Aço pintado |
| Janela | Acrílico |
| Opções |
A outra conexão do processo |
Dimensões
mais baixa montagem (radial)
| Tamanho do seletor | Dimensões no milímetro | Peso no quilograma | |||||
| a | b | D | G | h | Interruptor | ||
| 40 | 9,5 | 26 | 39 | G1/4 | 36 | 14 | 0,08 |
| 50 | 10 | 27,5 | 49 | G1/4 | 45 | 14 | 0,10 |
| 63 | 9,5 | 27,5 | 62 | G1/4 | 53,5 | 14 | 0,13 |
| 80 | 11,5 | 30 | 79 | G1/2 | 72 | 22 | 0,18 |
| 100 | 11,5 | 30,5 | 99 | G1/2 | 83,5 | 22 | 0,21 |
| 160 | 15,5 | 42 | 160 | G1/2 | 115,5 | 22 | 0,85 |
monte para trás (axial)
| Tamanho do seletor | Dimensões no milímetro | Peso no quilograma | ||||
| b1 | b2 | D | G | Interruptor | ||
| 40 | 26 | 42 | 39 | G1/8 | 14 | 0,06 |
| 50 | 29,5 | 47,5 | 49 | G1/4 | 14 | 0,07 |
| 63 | 29 | 47 | 62 | G1/4 | 14 | 0,08 |
| 80 | 32 | 49 | 79 | G1/4 | 14 | 0,11 |
| 100 | 31 | 49 | 99 | G1/4 | 14 | 0,26 |
Informação pedindo
Tamanho modelo/seletor/amplitude da pressão/conexão/opções do processo
