Detalhes do produto:
|
| Tamanho: | 63mm | Montagem: | Montagem do painel |
|---|---|---|---|
| Amplitude da pressão: | barra 12 ou personalizado | anel: | Tipo de rolamento |
| Material do caso: | SUS 316L | Janela: | PC |
| Tubo de Bourton: | SUS 316 | Movimento: | SUS 304 |
| Líquido: | Glicerina, óleo de silicone | Cor: | Branco |
| Realçar: | flange dianteira do calibre de pressão da montagem do painel de barra 12,Flange dianteira do calibre de pressão da montagem do painel do EN 837-1,calibre de pressão de 63mm |
||

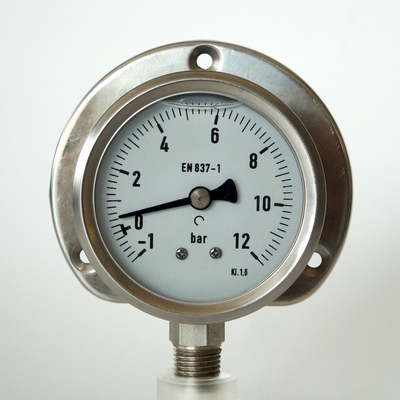

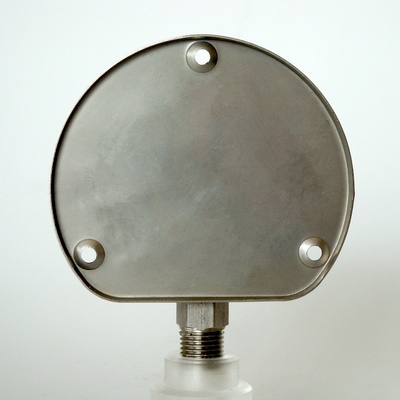

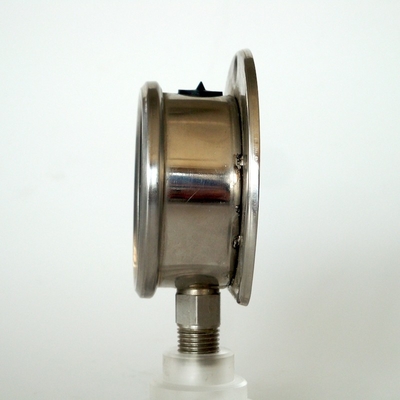

63mm 12 aplicações da tubulação da Calor-fonte da barra flangeiam montagem do painel todo o calibre de pressão de aço inoxidável
Descrição
Apropriado para as aplicações corrosivas onde o meio não atacará de aço inoxidável. Serido idealmente às circunstâncias ambientais ásperas, devido à construção toda de aço inoxidável, que pode estar seca fornecido ou se a proteção é exigida contra a pulsação e ou a vibração estes calibres podem ser líquido fornecido encheram-se. Uma solução ideal para alguma aplicação áspera da medida da pressão do ambiente
Aplicações
Para os meios agressivos gasosos e líquidos que não são altamente viscosos ou se cristalizando, também em ambientes agressivos
Indústria de petróleo e gás, indústria química e petroquímica, pumbling e ATAC, hidráulica e pneumática
Construção da máquina e construção de planta geral
Características especiais
Estabilidade do ciclo da carga e resistência de choque excelentes
Projeto por EN 837-1
Completamente de aço inoxidável
Escalas da escala até 0… barras 1600
|
Projeto |
EN 837-1 |
|
Tamanho nominal |
63mm |
|
Precisão |
2,5 |
| Amplitude da pressão | 1,6 MPa (personalizado) |
|
Limitação da pressão |
Constante: 3/4 de valor completo de x |
| Temperatura média |
Calibre não preenchido: -40… °C +200 [- °F 40… +392] Calibre com enchimento da glicerina: -20… °C +100 [- 4… °F +212] Calibre com enchimento do óleo de silicone: -40… °C +100 [- °F 40… +212] |
|
Temperatura de Ambiet |
Calibre não preenchido: -40… °C +60 [- °F 40… +140] Calibre com enchimento da glicerina: -20… °C +60 [- °F 40… +140] Calibre com enchimento do óleo de silicone: -40… °C +60 [- °F 40… +140] |
|
Efeito de temperatura |
Quando a temperatura do sistema de medição se afastar da temperatura da referência (°C) +20: ± máximo K 0.4%/10 do período |
|
Conexão do processo |
De aço inoxidável, SUS 304, SUS 316 |
|
Elemento de pressão |
SS 316L, H-tipo tubo de bordão |
| Movimento | SS 304 |
| Seletor | De alumínio, branco, com o pino de parada do ponteiro Rotulação preta |
| Ponteiro | De alumínio |
| Caso | SS 304 |
| Anel | Estiramento-para baixo, de aço inoxidável |
| Janela | PC, vidro, vidro de segurança |
| Unidade |
barra, libra por polegada quadrada, kg/cm2, kPa, MPa |
| Linha | G, BSP, PINTA, BSPT, NPT |
| Opções | A outra conexão do processo Flange de montagem de superfície Suporte |
Informação pedindo
Tamanho modelo/seletor/amplitude da pressão/conexão/opções do processo
