Detalhes do produto:
|
| Tamanho: | 100mm | Montagem: | Montagem de painel |
|---|---|---|---|
| Amplitude da pressão: | 2.5MPa ou personalizado | Material do caso: | 304 de aço inoxidável |
| Material da lente: | Vidro do instrumento | Tubo de Bourton: | Bronze de fósforo |
| Movimento: | bronze | Seletor: | Alumínio, escala dupla |
| Precisão: | 1,5 | Líquido: | Óleo de silicone, glicerina |

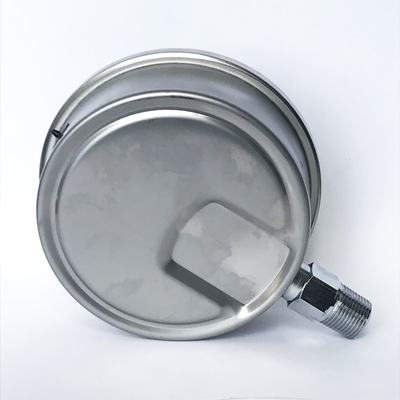

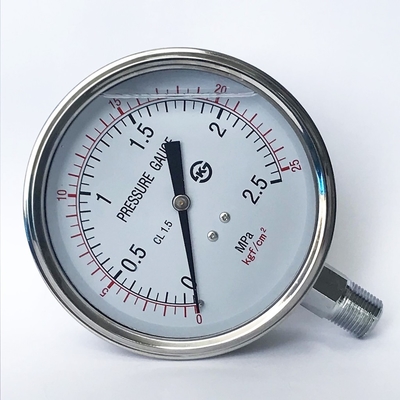

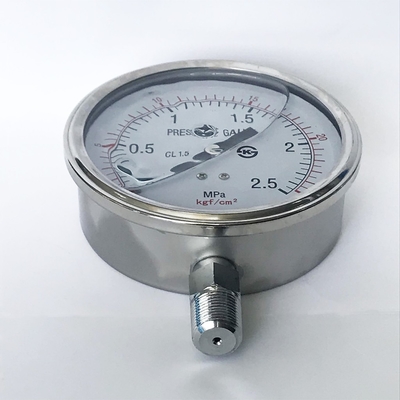

100mm óleo de silicone de 2,5 MPa - encheu a conexão de bronze o calibre de pressão Líquido-enchido cromado manômetro
Descrição
Para exalar um calibre de WESEN, mova a válvula para a posição aberta que liberará toda a pressão ou vácuo acumulada no caso. Se o calibre é instalado em uma posição ereta, a alavanca pode ser deixada na posição aberta. A alavanca permite o uso de um calibre em uma orientação não-ereta.
Aplicações
Para lugar de medição com cargas altas e vibrações da pressão dinâmica
Para os meios gasosos e líquidos que não são altamente viscosos ou a cristalização e não atacará as peças de bronze
Hidráulica
Compressores, construção naval
Características especiais
Vibração e choque-resistente
Projeto especialmente robusto
Completamente de aço inoxidável
Escalas da escala até 0… barras 1000
|
Projeto |
EN 837-1 |
|
Tamanho nominal |
100mm |
|
Precisão |
1,6, 1,0 |
| Amplitude da pressão | 1.6MPa (personalizado) |
|
Limitação da pressão |
40mm, 50mm, 63mm: Constante: 3/4 de valor completo de x que flutua: 2/3 de curto período de tempo completo do valor de x: valor completo 100mm: Constante: valor completo que flutua: 0,9 curtos períodos de tempo completos do valor de x: valor completo de 1,3 x |
| Temperatura permissível |
Ambiental: -20… °C +60 Mediium: máximo de +60 °C |
|
Proteção do ingresso |
IP65 |
|
Efeito de temperatura |
Quando a temperatura do sistema de medição se afastar da temperatura da referência (°C) +20: ± máximo K 0.4%/10 do período |
|
Conexão do processo |
Bronze |
|
Elemento de pressão |
Bronze, C ou tipo helicoidal |
| Movimento | Bronze |
| Seletor | De alumínio, colorido, sem o pino de parada do ponteiro Rotulação preta |
| Ponteiro | De alumínio |
| Caso | De aço inoxidável |
| Anel | De aço inoxidável |
| Janela | Plástico, vidro, vidro de segurança |
| Unidade |
barra, libra por polegada quadrada, kg/cm2, kPa, MPa |
| Linha | G, BSP, PINTA, BSPT, NPT |
| Opções | A outra linha da conexão do processo Flange de montagem de superfície Suporte |
Dimensões
| Tamanho | Dimensões no milímetro | Peso no quilograma | |||||||||
| a | b | b2 | D1 | D2 | e | f | G | h | Interruptor | ||
| 50 | 12 | 30 | 55 | 55 | 50 | 5,5 | - | 1/4" | 48 | 14 | 0,15 |
| 63 | 13 | 32 | 56 | 68 | 62 | 6,5 | - | 1/4" | 54 | 14 | 0,21 |
| 100 | 15,5 | 48 | 81,5 | 107 | 100 | 8 | 30 | 1/2” | 87 | 22 | 0,80 |
Informação pedindo
Tamanho modelo/seletor/amplitude da pressão/conexão/opções do processo
