Detalhes do produto:
|
Tamanho do seletor: | 100mm | Montagem: | PAINEL |
---|---|---|---|
Amplitude da pressão: | MPa 40 ou personalizado | Material do caso: | 304 SS |
Material da lente: | Vidro | Tubo de Bourton: | 316 SS |
Movimento: | 304 SS | Seletor: | De alumínio, branco |
Precisão: | 1.0 | Cor: | metálico |
Realçar: | 304SS abaixam para trás o calibre de pressão da montagem,O MPa 40 abaixa o calibre de pressão traseiro da montagem,calibre de pressão da montagem do painel de 100mm |

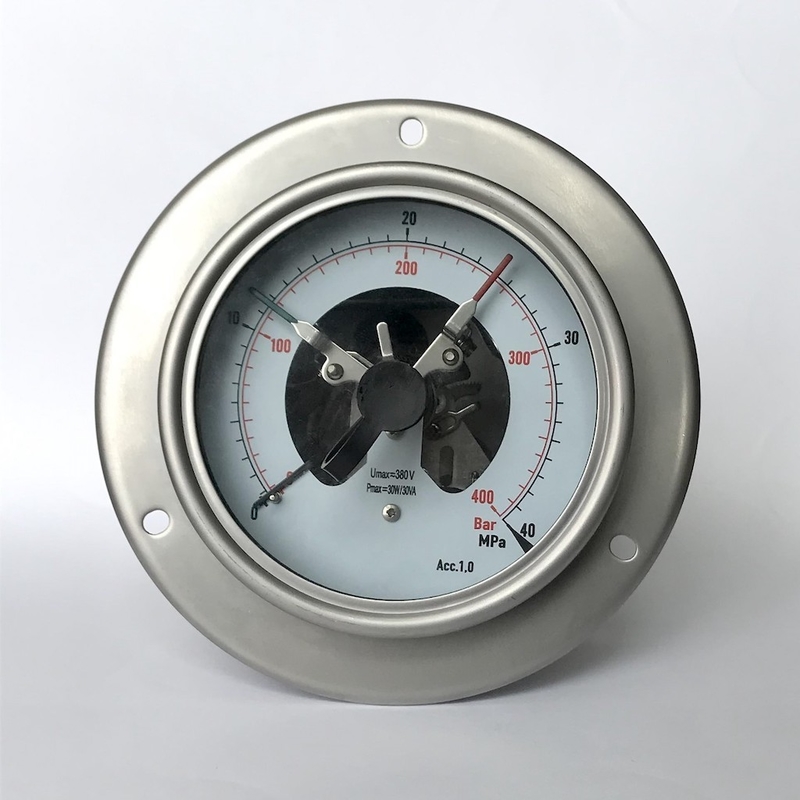

o MPa 40 de 100mm abaixa a montagem traseira do painel da flange da conexão todo o calibre de pressão elétrico de aço inoxidável do contato
Descrição
Os calibres de pressão elétricos do contato são sugeridos onde a aplicação é para o controle da pressão & para alarmes audíveis ou visíveis.
Os calibres elétricos dão a saída elétrica que pode ser usada para girar um motor aplicações de ligar/desligar & similares. Os contatos simples ou duplos são padrão com os contatos triplos disponíveis no pedido especial.
Faça ou quebre ajustes pode ser conseguido em uma variedade de permutações com pressão/temperaturas de aumentação ou de queda.
Aplicações
Controle e regulamento de processos industriais
Monitoração das plantas e comutação dos circuitos
Para os meios gasosos e líquidos que não são altamente viscosos ou a cristalização e não atacará as peças da liga de cobre
Características especiais
Confiança alta e vida útil longa
Até 4 contatos do interruptor pelo instrumento
Instrumentos com contatos eletrônicos para aplicações do PLC
Os calibres do contato cumprem com o RUÍDO 16085
Projeto |
EN 837-1 |
Tamanho nominal |
100mm |
Precisão |
1,0 |
Amplitude da pressão | MPa 40 (personalizado) |
Limitação da pressão |
Constante: valor completo Flutuação: 0,9 valores completos de x Curto período de tempo: valor completo de 1,3 x |
Conexão do processo | ½ B DE G ½ NPT M20 x 1,5 outro a pedido |
Temperatura permissível |
Ambiental: -20… °C +60 Mediium: máximo de +80 °C |
Proteção do ingresso |
IP54 |
Efeito de temperatura |
Quando a temperatura do sistema de medição se afastar da temperatura da referência (°C) +20: ± máximo K 0.4%/10 do período |
Conexão do processo |
316 SS |
Elemento de pressão |
316 SS |
Movimento | 304 SS |
Seletor | De alumínio, sem o pino de parada do ponteiro Rotulação preta |
Ponteiro | De alumínio |
Caso | De aço inoxidável |
Anel | Nenhum |
Janela | Vidro |
Unidade |
barra, libra por polegada quadrada, kg/cm2, kPa, MPa |
Linha | G, BSP, PINTA, BSPT, NPT |
Opções | A outra linha da conexão do processo Flange de montagem de superfície Suporte |
Dimensões
Especificações para instrumentos com contato magnético M12 modelo da pressão-ação
Período de medição | Tamanho nominal | Número máximo de contatos | Escala atual de comutação |
barra do ≤ 1,0 |
100, 160 |
1 | 0,02… 0,3 A |
> barra 1,0 | 100, 160 | 1 | 0,02… 0,6 A |
barra do ≤ 1,6 | 100, 160 | 2 | 0,02… 0,3 A |
> barra 1,6 | 100, 160 | 2 | 0,02… 0,6 A |
barra do ≤ 4,0 | 100 | 3 ou 4 | 0,02… 0,3 A |
> barra 4,0 | 100 | 3 ou 4 | 0,02… 0,6 A |
barra do ≤ 2,5 | 160 | 3 ou 4 | 0,02… 0,3 A |
> barra 2,5 | 160 | 3 ou 4 | 0,02… 0,6 A |
A escala de ajuste recomendada dos contatos é 25… 75 % da escala (0… 100 % a pedido).
Material do contato (padrão): Prata-níquel, folheado a ouro
Carga recomendada do contato com cargas resistive e indutivas
Informação pedindo
Tamanho modelo/seletor/amplitude da pressão/conexão/opções do processo
