Detalhes do produto:
|
| TAMANHO: | 63mm | Montagem: | inferior, inferior |
|---|---|---|---|
| Amplitude da pressão: | 25 cmH2O ou personalizado | Material do caso: | Aço preto |
| Material da lente: | ABS | Foles: | Bronze |
| Movimento: | Bronze | Seletor: | alumínio |
| Ajuste zero: | NÃO | Deaign: | EN837-3 |
| Realçar: | Calibre de baixa pressão de aço preto do caso,calibre de baixa pressão de 25 cmH2O,calibre de pressão inferior da montagem de 63mm |
||

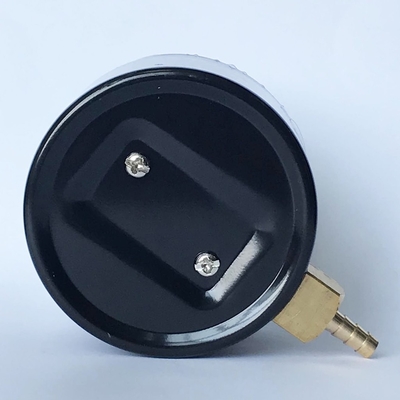

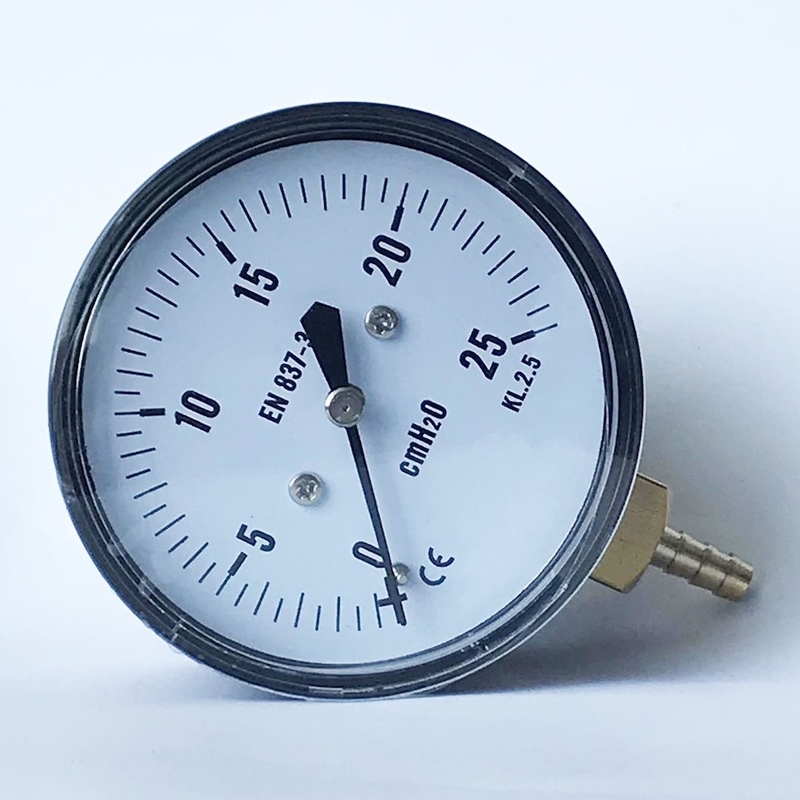

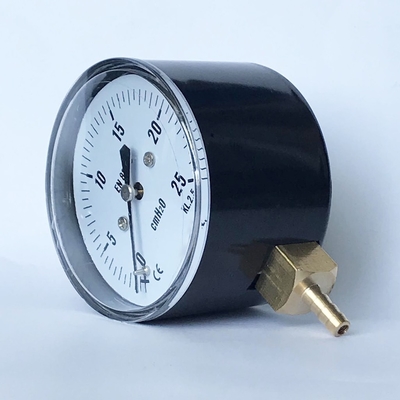

calibre de pressão de aço da cápsula do caso do preto do calibre de baixa pressão 25 cmH2O de 63mm
Descrição
O elemento de detecção de um calibre de pressão da cápsula consiste em dois diafragmas ondulados soldados junto em sua periferia para formar uma cápsula.
A pressão ser medido é introduzida na cápsula através de uma abertura no centro do primeiro diafragma. O centro do segundo diafragma é conectado ao mecanismo da transmissão de modo que a deflexão do elemento de medição possa ser transmitida ao ponteiro.
Aplicações
Calibre de baixa pressão para aplicações em um ambiente controlado
Sistemas pneumáticos de baixa pressão
Ideal para a pressão de medição, vácuo em pedidos médicos, ambientais, e do laboratório para a monitoração do índice e do filtro
Para meios gasosos, secos e non-aggresive
Características especiais
Ajuste zero da parte dianteira
Conexões especiais a pedido
Escalas da escala de 0/10 de InWC (25 mbar)
|
Projeto |
EN 837-3 |
|
Tamanho nominal |
63mm |
|
Precisão |
± 1,6 do valor completo |
| Amplitude da pressão | 25 cmH2O (personalizados) |
| Escalas padrão |
2": 0… 25 InWC (60 mbar) a 0… 250 InWC (600 mbar) ½ 2”: 0… 10 InWC (25 mbar) a 0… 250 InWC (600 mbar) ou todos vácuo equivalente ou escalas combinadas restantes da pressão e do vácuo |
| Escalas padrão |
InH2O/mmH2O onça sq.in/mmH2O onça sq.in/InH2O Libra por polegada quadrada |
|
Limitação da pressão |
Constante: valor completo |
|
Temperatura permissível |
Ambiental: -20… °C +60 |
|
Efeito de temperatura |
Quando a temperatura do sistema de medição se afastar da temperatura da referência (°C) +20: ± máximo 0,5 %/10 de K do período |
|
Conexão do processo |
Bronze |
|
Elemento de pressão |
Bronze |
| Movimento | Bronze |
| Seletor | Rotulação de alumínio, branca, preta |
| Ponteiro | De alumínio |
| Caso | Aço preto |
| Janela | Acrílico, vidro |
| Ajuste zero | Nenhum |
| Opções |
A outra conexão do processo |
Dimensões
| Tamanho | Dimensão nas polegadas | Peso nas libras | |||||||
| a | b | b1 | b2 | D | G | h | Interruptor | ||
| 2" | - | - | 1,10 | 1,89 | 50 | 1/4" NPT | - | 0,55 | 0,20 |
| ½ 2” | 0,37 | 1,57 | 1,44 | 2,19 | 63 | 1/4" NPT | 2,00 | 0,55 | 0,44 |
Informação pedindo
Tamanho modelo/seletor/amplitude da pressão/conexão/opções do processo
