Detalhes do produto:
|
| TAMANHO: | 100mm | Montagem: | Montagem radial |
|---|---|---|---|
| Amplitude da pressão: | -76 mmHg, vácuo | Material do caso: | Aço preto |
| Material da lente: | Vidro | Tubo de Bourton: | Bronze |
| Movimento: | Bronze | Seletor: | alumínio |
| Cor: | preto | Linha: | 1/2” 3/8" PINTA, NPT, G, M20*1.5… |
| Realçar: | Calibres vermelhos da medida do vácuo do ponteiro,76 calibres da medida do vácuo do mmHg,calibre de pressão preto do combustível de 100mm |
||

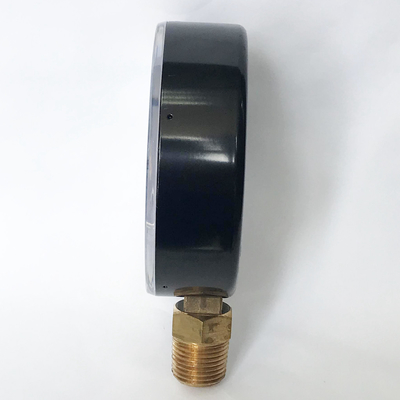

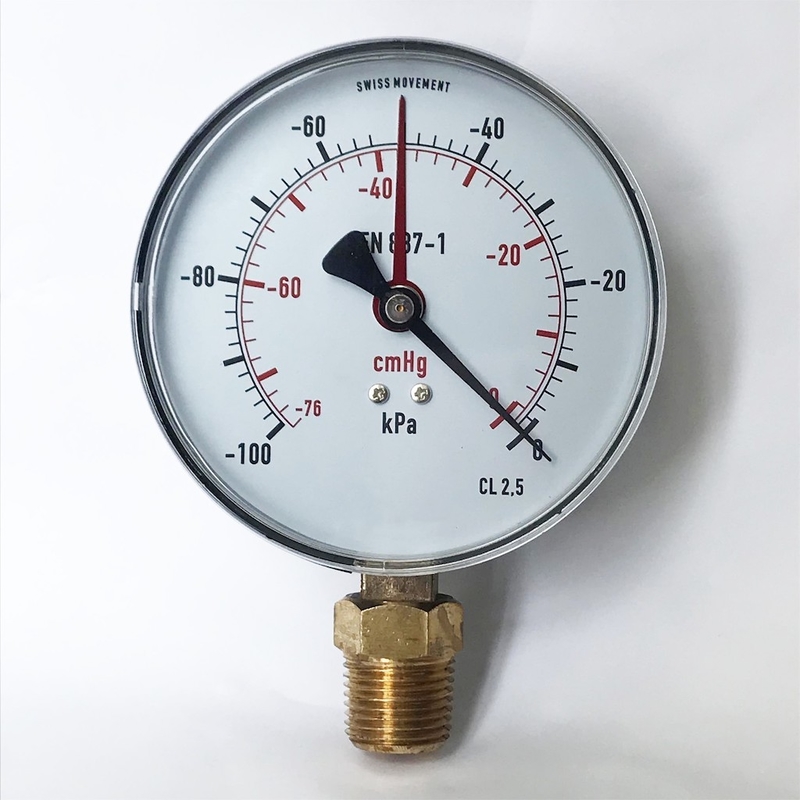

conexão de bronze do caso de aço do preto de 100mm -76 mmHg com o calibre de pressão vermelho do vácuo do ponteiro
Descrição
Uma escala do calibre da pressão de trabalho é selecionada duas vezes geralmente. A pressão de trabalho em todos os casos deve ser limitada a 75% da escala do calibre. Onde a pressão e a pulsação alternas são encontradas, a pressão de trabalho deve ser limitada a 2/3 da escala do calibre.
Aplicações
Praticamente todas as indústrias utilizam o vácuo, da picareta e o lugar na indústria automóvel, o alimento & a bebida, a fabricação, o farmacêutico, o químico, o náutico, etc. Os calibres de vácuo são dispositivos importantes para assegurar o desempenho ótimo e a segurança do sistema. Podem ser usados para aplicações do picareta-e-lugar, mantendo o local de trabalho limpos dos poluentes, materiais do transporte, etc.
Características especiais
Seguro e eficaz na redução de custos
Projeto por EN 837-1
Tamanho nominal 40, 50, 63, 80, 100 e 160
|
Projeto |
EN 837-1 |
|
Tamanho nominal |
100mm |
|
Precisão |
2,5, 1,6 |
| Amplitude da pressão | -100 vácuo do kPa (personalizado) |
|
Limitação da pressão |
Constante: 3/4 de valor completo de x |
|
Temperatura permissível |
Ambiental: -20… °C +60 |
|
Efeito de temperatura |
Quando a temperatura do sistema de medição se afastar da temperatura da referência (°C) +20: ± máximo K 0.4%/10 do período |
|
Conexão do processo |
Bronze |
|
Elemento de pressão |
De bronze, C |
| Movimento | Bronze |
| Seletor | De alumínio, branco, sem o pino de parada do ponteiro Rotulação preta/vermelha |
| Ponteiro | De alumínio |
| Caso | Aço preto |
| Janela | Plástico, vidro |
| Opções |
A outra conexão do processo |
Dimensões
mais baixa montagem (radial)
| Tamanho do seletor | Dimensões no milímetro | Peso no quilograma | |||||
| a | b | D | G | h | Interruptor | ||
| 40 | 9,5 | 26 | 39 | G1/4 | 36 | 14 | 0,08 |
| 50 | 10 | 27,5 | 49 | G1/4 | 45 | 14 | 0,10 |
| 63 | 9,5 | 27,5 | 62 | G1/4 | 53,5 | 14 | 0,13 |
| 80 | 11,5 | 30 | 79 | G1/2 | 72 | 22 | 0,18 |
| 100 | 11,5 | 30,5 | 99 | G1/2 | 83,5 | 22 | 0,21 |
| 160 | 15,5 | 42 | 160 | G1/2 | 115,5 | 22 | 0,85 |
monte para trás (axial)
| Tamanho do seletor | Dimensões no milímetro | Peso no quilograma | ||||
| b1 | b2 | D | G | Interruptor | ||
| 40 | 26 | 42 | 39 | G1/8 | 14 | 0,06 |
| 50 | 29,5 | 47,5 | 49 | G1/4 | 14 | 0,07 |
| 63 | 29 | 47 | 62 | G1/4 | 14 | 0,08 |
| 80 | 32 | 49 | 79 | G1/4 | 14 | 0,11 |
| 100 | 31 | 49 | 99 | G1/4 | 14 | 0,26 |
Informação pedindo
Tamanho modelo/seletor/amplitude da pressão/conexão/opções do processo
